全國服務熱線
一、羥丙基甲基纖維素醚(HPMC)的定義：
羥丙基甲基纖維素醚(HPMC)為白色或類白色粉末。主要用于聚氯乙烯生產中的分散劑，此外在其他石油化工、涂料、建材、除漆劑、造紙、化妝品等產品生產中作增稠劑、穩定劑、乳化劑、成膜劑等。
英文： Hydroxypropyl Methyl Cellulose 簡稱：HPMC或MHPC
別名：羥丙基甲基纖維素； 纖維素羥丙基甲基醚；
結構：在羥丙基甲基纖維素的結構中,纖維素主鏈上的部分羥基被甲基和羥丙基取代。甲基化和羥丙基化的程度會影響羥丙基甲基纖維素的性質和應用。

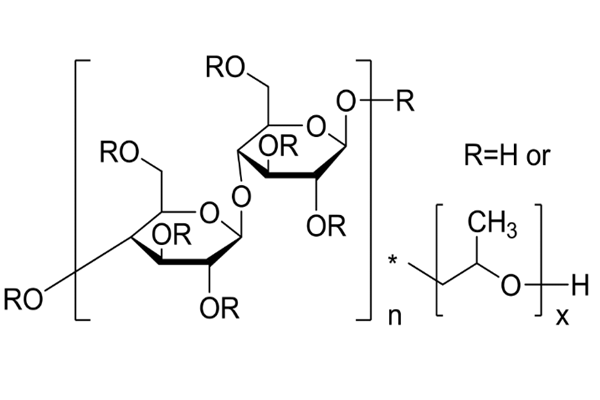

羥丙基甲基纖維素 分子結構式
二、羥丙基甲基纖維素醚(HPMC)的理化性質：

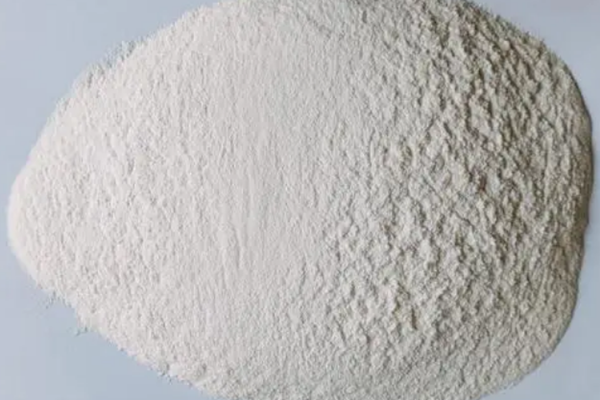

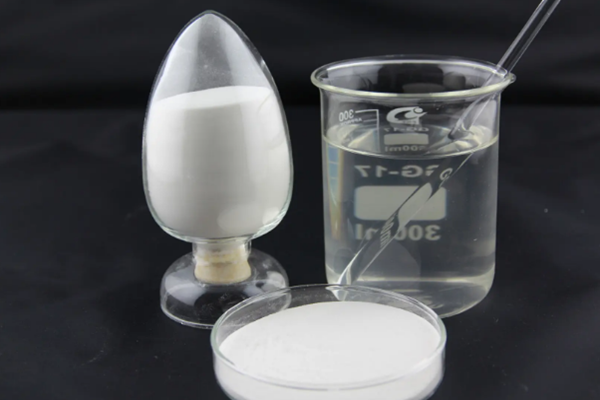

1、 外觀：白色或類白色粉末。
2、 顆粒度；100目通過率大于98.5%；80目通過率大于100%。
3、 炭化溫度：280-300℃
4、 視密度：0.25-0.70/cm3(通常在0.5g/cm3左右)。
5、 比重1.26-1.31。
6、 變色溫度：190-200℃
7、 表面張力：2%水溶液為42-56dyn/cm。
8、 溶于水及部分溶劑。
9、 如適當比例的乙醇/水、丙醇/水、三氯乙烷等。水溶液具有表面活性、透明性高。
10、 性能穩定。
11、不同規格的產品凝膠溫度不同。
12、 溶解度隨粘度而變化，粘度愈低， 溶解度愈大。
13、 不同規格HPMC其性能有一定差異。
14、 HPMC在水中的溶解不受PH值影響。
15、 HPMC隨甲氧基含量減少、凝膠點升高、水溶解度下降， 表面活性也下降。
16、HPMC還具有增稠能力，耐鹽性低灰粉、PH穩定性、保水性、尺寸穩定性、優良的成膜性、以及廣泛的耐酶性、分散性和粘結性等特點。
三、羥丙基甲基纖維素醚(HPMC)的規格：
型號/指標 | 甲氧基% | 羥丙基% | 凝膠溫度/℃ | 干燥失重% | 殘渣% | PH值 |
BH-E | 28.0-30.0 | 7.0-12.0 | 58-64 | ≤5% | ≤1.0% | 4.0-8.0 |
BH-F | 27.0-30.0 | 4.0-7.5 | 62-68 | ≤5% | ≤1.0% | 4.0-8.0 |
BH-K | 19.0-24.0 | 4.0-12.0 | 70-90 | ≤5% | ≤1.0% | 4.0-8.0 |
型號 | 低 粘 度 （mPa·s）——中 粘 度 （mPa·s） | ||||||
BH-E | 50 | 100 | 400 | 4,000 | 6,000 | 15,000 | - |
BH-F | 400 | 4,000 | 8,000 | 2,000 | 4,000 | 6,000 | 15,000 |
BH-K | 400 | 4,000 | 8,000 | 2,000 | 4,000 | 6,000 | 15,000 |
BH-J | 400 | 4,000 | 8,000 | 2,000 | 4,000 | 6,000 | 15,000 |
型號 | 高 粘 度 （mPa.s） | |||||
BH-E | 40,000 | 60,000 | 80,000 | 100,000 | 150,000 | 200,000 |
BH-F | 40,000 | 60,000 | 80,000 | 100,000 | 150,000 | 200,000 |
BH-K | 40,000 | 60,000 | 80,000 | 100,000 | 150,000 | 200,000 |
BH-J | 40,000 | 60,000 | 80,000 | 100,000 | 150,000 | 200,000 |
2.水溶液具有表面活性。注：以上規格均有冷水分散型(延時溶解)，如BH-200000S，S代表該型號為冷水分散型。
四、羥丙基甲基纖維素醚(HPMC)的溶解性能：
1.溶于水及部分溶劑，如適當比例的乙醇/水、丙醇/水等。
3.透明性高，性能穩定，不同規格的產品凝膠溫度不同，溶解度隨粘度而變化，粘度愈低，溶解度愈大，不同規格羥丙基甲基纖維素醚(HPMC)其性能有一定差異，羥丙基甲基纖維素醚(HPMC)在水中的溶解不受pH值影響。
4.羥丙基甲基纖維素醚(HPMC)隨甲氧基含量減少、凝膠點升高、水溶解度下降，表面活性也下降。
5.羥丙基甲基纖維素醚(HPMC)還具有增稠能力，耐鹽性低灰粉、pH穩定性、保水性、尺寸穩定性、優良的成膜性、以及廣泛的耐酶性、分散性和粘結性等特點。
五、羥丙基甲基纖維素醚(HPMC)的生產關鍵設備：
1.生產hpmc的關鍵設備：反應器、干燥器、造粒機、粉碎機等。
2.生產hpmc的主要原材料是精致棉、氫氧化鈉、氯甲烷、環氧丙烷等。
原材料消耗定額一覽表：
名稱 | 規格 | 單耗（噸產品） |
精致棉 | 含水≤6% | 0.93t |
氫氧化鈉 | ≥50% | 1.15t |
氯甲烷 | ≥99% | 0.75t |
環氧丙烷 | ≥99% | 0.25t |
六、羥丙基甲基纖維素醚(HPMC)的合成工藝：
羥丙基甲基纖維素醚(HPMC)的生產工藝一般分為以下幾個步驟：
1.堿處理：將天然纖維素加入到氫氧化鈉中進行堿處理。在這個步驟中，纖維素會被分解成纖維素的堿式化合物。這個過程中需要控制溫度和時間，通常在常溫下反應4-6小時。
2. 中和處理：將堿性纖維素溶液中和，將其PH值調整為7-8之間。
3. 甲基化處理：將中性化后的纖維素溶液加入甲醇氧化甲烷反應器中，在催化劑（氫氧化鈉或者氫氧化鉀）的作用下，甲醇轉化為甲烷，并與纖維素發生甲基化反應。反應時間較長，一般需要20-25小時。
4. 羥丙基化處理：將甲基化后的纖維素加入氯丙酮反應器中，同時加入氫氧化鈉、丙烯酰胺等原料進行反應，完成羥丙基化處理。這個步驟中也需要控制溫度和時間。
5. 洗滌和干燥：將反應后的羥丙基甲基纖維素溶液進行洗滌，去除雜質和未反應的原料。然后進行干燥，得到**產品。
七、羥丙基甲基纖維素醚(HPMC)的生產方法：
將精制棉纖維素用堿液在35-40℃處理半小時，壓榨，將纖維素粉碎，于35℃適當進行老化，使所得的堿纖平均聚合度在所需的范圍內。將堿纖維投入醚化釜，依次加入環氧丙烷和氯甲烷，在50-80℃醚化5h，最高壓力約1.8MPa。然后在90℃的熱水中加入適量鹽酸及草酸洗滌物料，使體積膨大。用離心機脫水，洗滌至中性，物料中含水量低于60%時，以130℃的熱空氣流干燥至含5%以下，最后粉碎過20目篩得成品。
八、羥丙基甲基纖維素醚(HPMC)的溶解方法：
1.所有型號均可以采用干混法加入到物料中。
2.需要直接加入到常溫水溶液中時，最好采用冷水分散型，加入后一般在10-90分鐘才能增稠。
3.普通型號先用熱水攪拌分散后，加入冷水攪拌冷卻后即可溶解。
4.溶解時如發生結塊包裹現象，是因為攪拌不充分或普通型號直接加入到冷水中的原因，此時應快速攪拌。
5.溶解時如果產生氣泡，可以靜置2-12小時（具體時間由溶液稠度決定）或抽真空、加壓等方法去除，也可以加入適量的消泡劑。
九、羥丙基甲基纖維素醚(HPMC)的主要用途：
1、建筑業：作為水泥砂漿的保水劑、緩凝劑使砂漿具有泵送性。在抹灰漿、石膏料、膩子粉或其他的建材 作為黏合劑，提高涂抹性和延長可操作時間。 用作粘貼瓷磚、大理石、塑料裝飾，粘貼增強劑，還可以減少水泥用量。 HPMC的保水性能使漿料在涂抹后不會因干得太快而龜裂，增強硬化后強度。
2、陶瓷制造業：在陶瓷產品制造中廣泛用作黏合劑。
3、涂料業：在涂料業作為增稠劑、分散劑和穩定劑，在水或有機溶劑中都具有良好相溶性。作為脫漆劑。
4、油墨印刷：在油墨業作為增稠劑、分散劑和穩定劑，在水或有機溶劑中都具有良好相溶性。
5、塑料：作成形脫模劑、軟化劑、潤滑劑等。
6、聚氯乙烯：聚氯乙烯生產中做分散劑，系懸浮聚合制備PVC的主要助劑。
7、醫藥行業：包衣材料；膜材；緩釋制劑的控速聚合物材料；穩定劑；助懸劑；片劑黏合劑。
8、其他：還廣泛用于皮革、紙制品業、果蔬保鮮和紡織業等。
十、羥丙基甲基纖維素醚(HPMC)的具體行業運用：
（1）建筑工業：
1、水泥砂漿：提高水泥－砂的分散性，大幅度改善砂漿的可塑性和保水性，對防止裂紋有效果，可增強水泥強度。
2、瓷磚水泥：提高壓制瓷磚砂漿的可塑性、保水性、提高瓷磚的膠接力，防止粉化。
3、石棉等耐火材料的涂復：作為懸浮安劑，流動性改善劑，還提高對基底的膠接力。
4、石膏混凝漿料：改善保水性和加工性，提高對基底的膠粘力。
5、接縫水泥：添加于石膏板用的接縫水泥中，改善流動性和保水性。
6、乳膠油灰：改善以樹脂乳膠為基礎油灰的流動性和保水性。
7、灰泥：作為代替天然物的漿糊，能改善保水性，提高同基底的膠接力。
8、涂料：作為乳膠涂料的增塑劑，對改善涂料及膩子粉的操作性能和流動性的改善有作用。
9、噴涂涂料：對防止水泥系或乳膠系噴涂只得料填料下沉和改善流動性及噴束圖形有良好效果。
10、水泥、石膏二次制品：作為水泥－石棉系等水硬性物質的壓出成型粘結劑使用，提高流動性，能得到均一的成型品。
11、纖維壁：由于抗酶抗細菌作用，作為砂壁的粘合劑是有效的。
12、其他：可以利用作稀薄膠泥砂灰漿和泥水工操作人作用的氣泡保持劑。
（2）化學工業
1、氯乙烯、亞乙烯基的聚合：作為聚合時懸安定劑，分散劑，可以同乙烯醇（PVA ）羥丙基纖維素（HPC）并用，能控制粒形和粒子的分布。
2、膠接劑：作為墻紙的膠接劑，代替淀粉通常可以同醋酸乙烯乳膠涂料并用。
3、農藥：添加于殺蟲劑，除草劑中，能提高噴射時的粘附效果。
4、膠乳：提高瀝青乳膠的乳化安定劑，丁苯橡膠（SBR）膠乳的增稠劑。
5、粘結劑：作為鉛筆、蠟筆的成型粘合劑。
（3）化妝品業
1、洗發劑：提高洗發劑、洗濯劑、洗凈劑的粘度和氣泡的安定性。
2、牙膏：改善牙膏的流動性。
（4）食品工業
1、柑橘罐頭：防止在保存中由于柑甙分解而泛白變質而達到保鮮作用。
2、冷食果制品：添加于果子露、冰中等中，使口感更好。
3、調味汁：作為調味汁、蕃茄醬的乳化安定劑或增稠劑。
4、冷水涂復上光：用于冷凍魚貯藏，能防止變色，品質降低，用甲基纖維素或羥丙基甲基纖維素水溶液涂復上光后，再凍上冰層。
5、藥片的粘合劑：作為藥片、藥粒的成型粘合劑，粘合同時崩潰性（服用時迅速溶化崩潰分散性）良好。
（5）醫藥工業
1、包衣：將包衣劑制成有機溶劑的溶液或者水溶液給藥片，特別是給制成的顆粒進行噴霧包衣。
2、緩下劑：以每天2-3克，每次1-2g的投料量，于4-5天顯出效果。
3、眼藥：由于羥丙基甲基纖維素水溶液的滲透壓與眼淚相同，因此對眼睛刺激小，添加眼藥中，作為接觸眼球水晶體的潤滑劑。
4、膠凍劑：作為膠凍狀外用藥或者軟膏的基料。
5、浸漬藥：作為增稠劑，保水劑。
（6）器窯行業
1、電子材料：作為陶瓷電密器，鐵酸鹽礬土磁器的壓出成型的粘合劑，可以同1.2－丙二醇并用。
2、釉藥：用作陶瓷器的釉藥及與瓷漆配合，能改善膠接性和加工性。
3、耐火砂漿：添加于耐火磚砂漿或者澆注型爐材中，能改善可塑性和保水性。
（7）其他行業
1、纖維：作為印染料漿糊用于顏料、硼土林染料、鹽基性染料、紡織用染料，另外，在木棉的波紋加工中，可以同熱硬化樹脂并用。
2、紙：用于復寫紙的皮面上膠和耐油加工等方面。
3、皮革：作為最后潤滑或者一次性膠接劑使用。
4、水性墨水：添加于水基性墨水、墨汁中，作為增稠劑、成膜劑。
5、煙草：作為再生煙草的粘合劑。
十一、羥丙基甲基纖維素醚(HPMC)的運輸方式及包裝要求:
1.羥丙基甲基纖維素醚的運輸方式主要包括公路運輸、鐵路運輸、海運和航空運輸等。
2.羥丙基甲基纖維素醚在運輸時必須采用符合國際標準的包裝容器進行包裝。通常采用纖維板桶、紙板桶、塑料桶、鋼桶等材質的包裝容器，并在包裝容器的外側標注危險品標志和標簽。另外，在包裝過程中，還應該采取一系列的防護措施，如采用防火涂料、防火隔離材料等，確保羥丙基甲基纖維素醚在運輸過程中安全可靠。
在.羥丙基甲基纖維素醚河北大多數時內襯聚乙烯薄膜內裝的紙板桶封裝，每桶凈重：25kg。
在貯藏及運輸過程中防止日曬雨淋并防潮。
